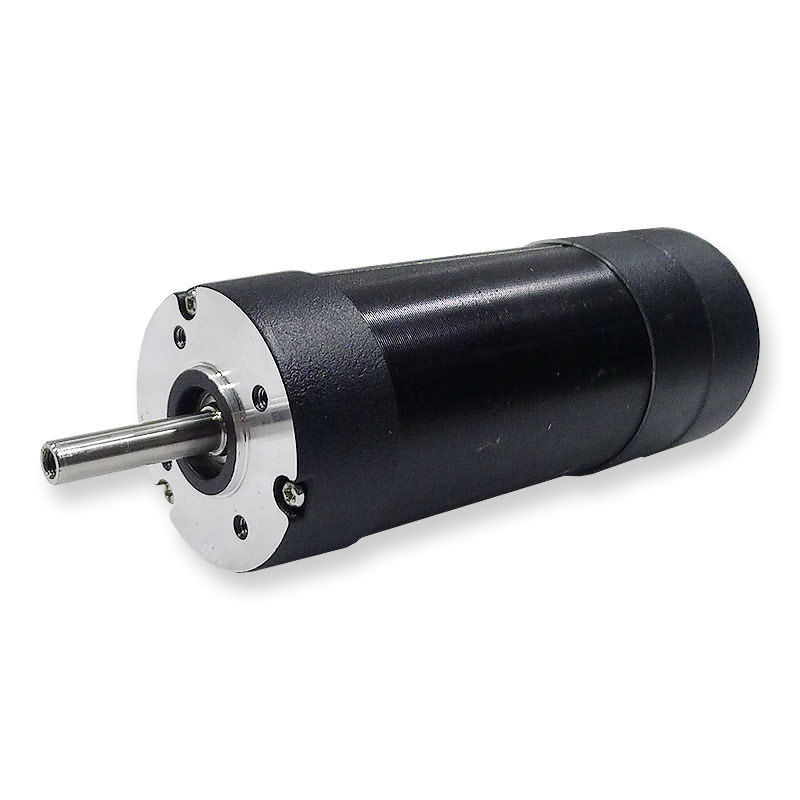

Radialspiel-Delta 0.025mm/460g, das schwanzlosen e-Motor wickelt
Allgemeine Spezifikation
|
Wicklungsart
|
Delta
|
|
Halleffektwinkel
|
120 Grad. Elektrischer Winkel
|
|
Radialspiel
|
0.025mm/460g
|
|
Endenspiel
|
0.025mm/4000g
|
|
Max. Radialkraft
|
75N @20mm vom Flansch
|
|
Max. axiale Kraft
|
15N
|
|
Isolierungsklasse
|
B
|
|
Durchschlagsfestigkeit
|
500VDC für eine Minute
|
|
Isolationswiderstand
|
100MΩ Min., 500VDC
|
Leistungs-Daten
| Modell |
Einheiten |
42ZW3S41A20 |
42ZW3S41A40 |
42ZW3S41A80 |
42ZW3S61A20 |
| Zahl von Pfosten |
|
8 |
|
|
|
| Zahl der Phase |
|
3 |
|
|
|
| Nennspannung |
VDC |
24 |
|
|
|
| Nenndrehzahl |
U/min |
2000 |
4000 |
8000 |
2000 |
| Ununterbrochenes Stalldrehmoment |
N.m |
0,072 |
0,072 |
0,072 |
0,144 |
| Bewertetes Drehmoment |
N.m |
0,063 |
0,063 |
0,063 |
0,125 |
| Nennleistung |
W |
13 |
26 |
52 |
26 |
| Spitzendrehmoment |
N.m |
0,19 |
0,19 |
0,19 |
0,375 |
| Spitzenstrom |
A |
2,7 |
5,4 |
10,8 |
5,3 |
| Drehmomentkonstante |
Nm/A |
0,074 |
0,035 |
0,02 |
0,074 |
| Hinteres E.M.F |
V/KRPM |
7,82 |
3,66 |
2,1 |
7,82 |
| Rotorträgheit |
g.c㎡ |
24 |
24 |
24 |
48 |
| Körperlänge |
Millimeter |
41 |
41 |
41 |
61 |
| Spannungsbereich |
VDC |
12~48 |
|
|
|
| Drehzahlbereich |
U/min |
2000~8000 |
|
|
|
| Gewicht |
Kilogramm |
0,3 |
0,3 |
0,3 |
0,45 |
| Modell |
Einheiten |
42ZW3S61A40 |
42ZW3S61A80 |
42ZW3S81A20 |
42ZW3S81A40 |
| Zahl von Pfosten |
|
8 |
|
|
|
| Zahl der Phase |
|
3 |
|
|
|
| Nennspannung |
VDC |
24 |
|
|
|
| Nenndrehzahl |
U/min |
4000 |
8000 |
2000 |
4000 |
| Ununterbrochenes Stalldrehmoment |
N.m |
0,144 |
0,144 |
0,225 |
0,225 |
| Bewertetes Drehmoment |
N.m |
0,125 |
0,125 |
0,19 |
0,19 |
| Nennleistung |
W |
52 |
104 |
39,5 |
79 |
| Spitzendrehmoment |
N.m |
0,375 |
0,375 |
0,57 |
0,57 |
| Spitzenstrom |
A |
10,6 |
21,2 |
7,25 |
14,5 |
| Drehmomentkonstante |
Nm/A |
0,035 |
0,02 |
0,074 |
0,035 |
| Hinteres E.M.F |
V/KRPM |
3,66 |
2,1 |
7,82 |
3,66 |
| Rotorträgheit |
g.c㎡ |
48 |
48 |
72 |
72 |
| Körperlänge |
Millimeter |
61 |
61 |
81 |
81 |
| Spannungsbereich |
VDC |
12~48 |
|
|
|
| Drehzahlbereich |
U/min |
2000~8000 |
|
|
|
| Gewicht |
Kilogramm |
0,45 |
0,45 |
0,6 |
0,6 |
| Modell |
Einheiten |
42ZW3S81A80 |
42ZW3S101A20 |
42ZW3S101A40 |
42ZW3S101A60 |
| Zahl von Pfosten |
|
8 |
|
|
|
| Zahl der Phase |
|
3 |
|
|
|
| Nennspannung |
VDC |
24 |
|
|
|
| Nenndrehzahl |
U/min |
8000 |
2000 |
4000 |
6000 |
| Ununterbrochenes Stalldrehmoment |
N.m |
0,225 |
0,3 |
0,3 |
0,3 |
| Bewertetes Drehmoment |
N.m |
0,19 |
0,25 |
0,25 |
0,25 |
| Nennleistung |
W |
158 |
52,5 |
105 |
157,5 |
| Spitzendrehmoment |
N.m |
0,57 |
0,75 |
0,75 |
0,75 |
| Spitzenstrom |
A |
29 |
10 |
20 |
30 |
| Drehmomentkonstante |
Nm/A |
0,02 |
0,074 |
0,035 |
0,028 |
| Hinteres E.M.F |
V/KRPM |
2,1 |
7,82 |
3,66 |
3 |
| Rotorträgheit |
g.c㎡ |
72 |
96 |
96 |
96 |
| Körperlänge |
Millimeter |
81 |
101 |
101 |
101 |
| Spannungsbereich |
VDC |
12~48 |
|
|
|
| Drehzahlbereich |
U/min |
2000~8000 |
|
|
|
| Gewicht |
Kilogramm |
0,6 |
0,8 |
0,8 |
0,8 |
Kundenbezogenheits-Wahlen
Kundenspezifische Wellen-u. Montage-Details:
Alle Motoren können mit einfachen oder doppelten beendeten Wellen, kürzere und längere Wellen sowie viele anderen Änderungen auf Anfrage geliefert werden. Kundenspezifische Flansche und andere Montagedetails können auch betrachtet werden.
Kodierer:
Alle Motoren können mit einer Vielzahl von Kodiererwahlen und -beschlüsse auf Anfrage geliefert werden.
Bremsen:
Alle Motoren können mit elektromagnetischer Handbremse, mit oder ohne Handfreigabe geliefert werden.
Kabelbaum:
Alle Motoren können mit kundenspezifischem Kabelbaum und/oder speziellen Leitungsdrähten mit oder ohne Verbindungsstücke auf Anfrage geliefert werden
