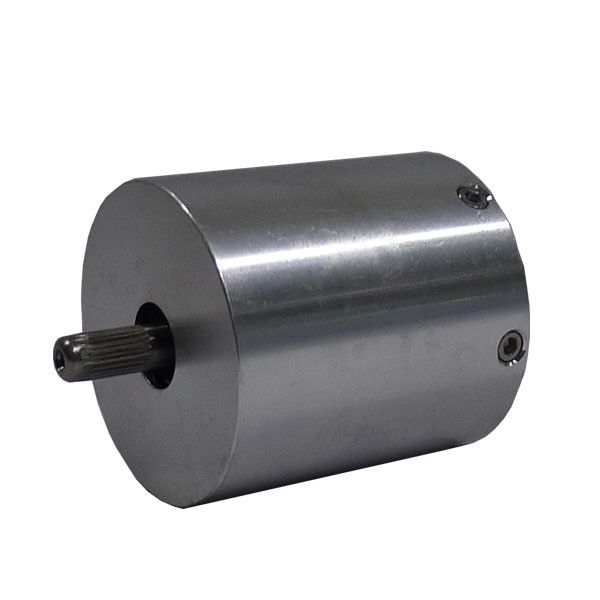

Länge 36mm 11.8mN.m 0,1 Kilogramm schwanzloser Elektromotor DCs
-
-
Großes Bild :
Länge 36mm 11.8mN.m 0,1 Kilogramm schwanzloser Elektromotor DCs
|
Produktdetails:
| Herkunftsort: |
CHINA |
| Markenname: |
OEM |
| Zertifizierung: |
CE/ISO/ROHS |
Zahlung und Versand AGB:
| Min Bestellmenge: |
Verkäuflich |
| Preis: |
negotiable |
| Verpackung Informationen: |
mit Exportkarton |
| Lieferzeit: |
15-25days |
| Zahlungsbedingungen: |
L/C, T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: |
25000pc/month |
|
Ausführliche Produkt-Beschreibung
| Wicklungsart: |
YWE |
Halleffektwinkel: |
120 Grad. Elektrischer Winkel |
| Radialspiel: |
0.02mm @450g |
Endenspiel: |
0.08mm@450g |
| Max. Radialkraft: |
15N @ 10mm vom Flansch |
Max. axiale Kraft: |
10N |
| Isolierungs-Klasse: |
b |
Isolationswiderstand: |
100MΩ Min., 500VDC |
| Hervorheben: |
22000RPM teilen elektrischer schwanzloser Motor, schwanzloser E Motor 10N, 36mm 3 schwanzlosen DC-Motor in Phasen ein |
Länge 36mm 11,8 mN.m 0.1Kg schwanzloser Elektromotor DCs
Allgemeine Spezifikation
|
Wicklungsart
|
YWE
|
|
Halleffektwinkel
|
120 Grad. Elektrischer Winkel
|
|
Radialspiel
|
0.02mm @450g
|
|
Endenspiel
|
0.08mm@450g
|
|
Max. Radialkraft
|
15N @ 10mm vom Flansch
|
|
Max. axiale Kraft
|
10N
|
|
Isolierungsklasse
|
B
|
|
Durchschlagsfestigkeit
|
500VDC für eine Minute
|
|
Isolationswiderstand
|
100MΩ Min., 500VDC
|
Leistungs-Daten
|
Modell
|
Einheiten
|
33ZW3Y36A150
|
33ZW3Y36A200
|
33ZW3Y3612200
|
|
Zahl von Pfosten
|
|
4
|
|
Zahl der Phase
|
|
3
|
|
Nennspannung
|
VDC
|
24
|
24
|
12
|
|
Nenndrehzahl
|
U/min
|
15000
|
20000
|
20000
|
|
Ununterbrochenes Stalldrehmoment
|
mN.m
|
14,16
|
14,16
|
14,16
|
|
Bewertetes Drehmoment
|
mN.m
|
11,8
|
11,8
|
11,8
|
|
Nennleistung
|
W
|
18,5
|
25
|
25
|
|
Spitzendrehmoment
|
N.m
|
35,4
|
35,4
|
35,4
|
|
Spitzenstrom
|
A
|
3
|
4,05
|
8,1
|
|
Drehmomentkonstante
|
Nm/A
|
11.8×10-3
|
9×10-3
|
4.5×10-3
|
|
Hinteres E.M.F
|
V/KRPM
|
1,5
|
1,09
|
0,54
|
|
Rotorträgheit
|
g.c㎡
|
2,33
|
2,33
|
2,33
|
|
Körperlänge
|
Millimeter
|
36
|
|
Spannungsbereich
|
VDC
|
12~24
|
|
Drehzahlbereich
|
U/min
|
4000~22000
|
|
Gewicht
|
Kilogramm
|
0,1
|
0,1
|
0,1
|
Beschreibung
Schwanzlose DC-Motoren sind in solchen mannigfaltigen Anwendungen wie Büroeinrichtung, Pumpen, Textilmaschinen und viel mehr weit verbreitet.
Kundenbezogenheits-Wahlen
Kundenspezifische Wellen-u. Montage-Details:
Alle Motoren können mit einfachen oder doppelten beendeten Wellen, kürzere und längere Wellen sowie viele anderen Änderungen auf Anfrage geliefert werden. Kundenspezifische Flansche und andere Montagedetails können auch betrachtet werden.
Kodierer:
Alle Motoren können mit einer Vielzahl von Kodiererwahlen und -beschlüsse auf Anfrage geliefert werden.
Bremsen:
Alle Motoren können mit elektromagnetischer Handbremse, mit oder ohne Handfreigabe geliefert werden.
Kabelbaum:
Alle Motoren können mit kundenspezifischem Kabelbaum und/oder speziellen Leitungsdrähten mit oder ohne Verbindungsstücke auf Anfrage geliefert werden
